Softstart

Softstart jest układem, który realizuje opóźnione załączenie urządzenia ograniczając prąd rozruchowy za pomocą rezystora dużej mocy wpiętego szeregowo w obwodzie, a następnie zwieranie go poprzez styki przekaźnika. Układ jest bardzo prosty, z kilku elementów półprzewodnikowych oraz biernych można go skonstruować :) W przypadku gdy przekaźnik nie ulega załączeniu, należy zwiększyć kondensator z 470nF do 680nF.

Schemat ideowy

Wzory PCB

 Poniżej w plikach PDF znajdują się mozaiki PCB w formacie PDF(w razie problemów z pobraniem, proszę  o kontakt)

http://www21.zippyshare.com/v/84511420/file.html
http://www21.zippyshare.com/v/93395883/file.html

Sennheiser HD555 mod

UWAGA!!!
Nie namawiam do działań. Wszelkie modyfikacje wykonujesz na własną odpowiedzialność, ingerencja w sprzęt powoduje utratę gwarancji. Nie ponoszę odpowiedzialności za uszkodzenia powstałe w wyniku przerabiania.

Witam,
Chciałbym pokazać prosty sposób przerobienia słuchawek Sennheiser HD555, o którym wielu z was na pewno słyszało, a mianowicie polega ona na wyjęciu gąbek wytłumiających z wnętrza. Nie jest to nowość, ale pomyślałem, że warto ukazać to na forum. Oczywiście taki zabieg wymuszony jest ingerencją do wnętrza słuchawek. Dużą zaletą tej modyfikacji jest to, że bez problemu można wrócić do pierwotnej wersji przyklejając wytłumienie na swoje miejsce.

Także zacznijmy od początku:
Najpierw trzeba zdjąć gąbki z wyczuciem, aby nic nie uszkodzić. Wszystkie elementy są na zatrzaskach, także nie trzeba zrywać kleju.

Po tej operacji należy delikatnie usunąć ochronę głośnika.

Śrubokrętem gwiazdkowym odkręcić 3 śrubki po czym delikatnie wyjąć plastik z głośnikiem.

Jak wcześniej napisałem, istotą tej modyfikacji jest usunięcie tej gąbki.

Powinno to wyglądać w ten sposób. Niektórzy przeprowadzają też operację podczas, której wycinają kratkę, ale według mnie jest to zbyteczne, a przede wszystkim głośnik jest lepiej chroniony przed czynnikami zewnętrznymi.
Następnie składamy jedną stronę i bierzemy się za drugą w identyczny sprosób

Cóż mogę powiedzieć. Modyfikacja poprawiła brzmienie słuchawek, bas jest niższy, a wysokie tony mniej stłumione i grają jak należy. Jest to oczywiście subiektywne odczucie, gdyż jeden woli otwarte konstrukcje, a inny zamknięte. Według mnie warto spróbować.

[Recenzja]Enermax ETS-T40-TB

Witam,
Chciałbym w miarę moich możliwości przedstawić chłodzenie Enermax ETS-T40-TB, które kupiłem jakiś czas temu. (dla porównania postanowiłem zamieścić porównanie z moim poprzednim chłodzeniem Katana II, ale tylko przy fabrycznym taktowaniu procesora)












Zestaw Testowy:CPU: C2D E7200 2,53GHz oraz po OC 3,6GHz
MB: GA-EP43-DS3L
RAM: DDR2 800MHz OCZ SLI Ready
PSU: Chieftec GPS450 + Noctua NF-P12
GPU: Zotac 8800GT 512MB 256Bit
HDD: Samsung F3 500GB
Specyfikacja:

Radiator:
wymiary: 160x139x70mm
cztery miedziane ciepłowody o średnicy 6mm
waga: 610g
 aluminiowe żeberka

Wentylatora:
wymiary: 120x120x23mm
800-1800RPM
przewiew 37,57-86,70 CMF
hałas 10-21dB
regulacja obrotów PWM
LED- brak

Kompatybilność z socketami:
-Intel 775/1155/1156/1366
-AMD AM2, AM2+, AM3

Wyposażenie znajdujące się w pudełku jest wystarczające. Znajduje się w pudełko dokładnie wszystko to co potrzeba:
-blachy montażowe
-śruby
-klucz
-pasta termoprzewodząca, której jest tak na styk
-gumowe podkładki antywibracyjne pod drugi wentylator oraz spinki mocujące

Cena: 155zł\

Wentylator przy najniższych obrotach jest niesłyszalny, bardziej wyczuleni mogą dostrzec lekki szum, lecz gdy rozpędzi się do maksymalnych jest jak helikopter. Przy dobrej klasy obudowach i odpowiednio wytłumionych zapewne nie słychać tak tego, lecz przy moim no-name( chwilowo) jest to uciążliwe.

Mocowanie jest bardzo solidne, sztywno trzyma cały radiator pomimo jego wagi i rozmiarów

Samo wykonanie radiatora oraz dbałość o szczegóły, np jak gumy amortyzujące drgania przy wentylatorze, czy izolacja naklejona na backpate, firma Enermax zdała jak dla mnie celująco.

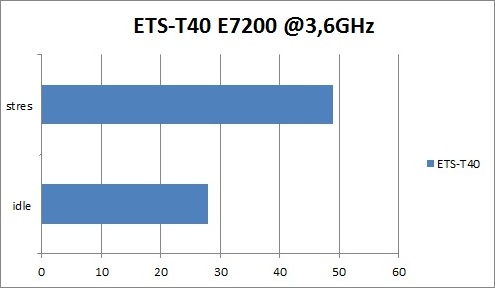

 Po zmianie obudowy na Antec 300 i dołożeniu drugiego wentylatora Zephyra 12cm temperatura jeszcze spadła.

Podsumowanie:

Chłodzenie w swojej klasie cenowej jest jak najbardziej godne zainteresowania, jak widać podczas testów widać wyraźną różnicę pomiędzy starą poczciwą Kataną II jak również wcale wiele nie odbiega od najwydajniejszych schładzaczy procesorów. Na nowym chłodzeniu skorzystały oprócz procka wszystkie elementy, w obudowie zmniejszyła się temperatura co skutkowało spadkiem temperatury płyty głównej o 5-6 stopni, karty graficznej i pamięci. Radiator ma 160mm wysokości, także wymagana jest dość szeroka obudowa, zwykłe nonamy nie domykają się, tak jak w moim przypadku, ale po małych modyfikacjach panelu bocznego wszystko już gra Jakości pasty termoprzewodzącej nie mogę określić z powodu braku porównania z innymi. Ogólnie mogę z czystym sumieniem polecić to chłodzenie każdemu niepewnemu co do jego parametrów.


Plusy:
-dobra wydajność
-duża dbałość o szczegóły
-cicha praca przy najmniejszych obrotach
-dobrej klasy wentylator
-stosunek cena do wydajności

Minusy:
-jednak wentylator staje się głośny przy maksymalnych obrotach co jest uciążliwe
-bardzo mała ilość pasty termoprzewodzącej

14 SCX + PJ

 Witam,

Chciałby przedstawić kolumny 2 drożne w moim wykonaniu. Skonstruowałem je wcześniej niż obecne 3 drogi, lecz nie dawno je odświeżyłem(nowe obudowy, fornir). Służą mi jako głośniki do słuchania na studiach, wiadomo, że odpowiedniego sprzętu szkoda zabierać z wiadomych przyczyn :D Grają z wzmacniaczem MOSFET Zbiga v1.0.

Głośniki:
GDWK-10-200-8-PJ
GDN-14-100-SCX

Obudowa:
Paczki wykonane z płyty wiórowej 18mm, klejona na vikolu. Niestety brak zdjęć z budowy. Całość została oklejona fornirem modyfikowanym heban klejonym na butaprenie, a następnie polakierowanym na wysoki połysk pistoletem (2 warstwy podkładu, 4 lakieru). Wyszło jak wyszło, trzeba dopiero złapać wprawę we wszystkim ;). Bass reflex o ile dobrze pamiętam to 72x143 o średnicy wewnętrznej 43mm. Terminale najprostsze, kupione w lokalnym sklepie elektronicznym. Głośniki przykręcone zostały za pomocą czarnych wkrętów torx, wiadomo z jakiego źródła :)

Osłuchy:
Monitory grają całkiem dobrze, na mój gust trochę mało basu, lecz nie jest też tak znów tragicznie. Ogólnie jestem z nich zadowolony, w swojej cenie myślę, że lepiej grają niż plastikowe głośniki komputerowe.

Kosztorys:

-Głośniki oraz części na zwrotnice kupiłem używane na forum w okazyjnej cenie 150zł z przesyłką
-BR, terminale około 30zł
-płyta wiórowa z klejem 25zł
-fornir z klejem, lakierem 80zł
-pozostałe 20zł
-wytłumienie - miałem

Ogólnie około 305zł

Galeria:

3 drogi STX SCX + PJ

Chciałbym przedstawić swoje wykonanie popularnego projektu 3 drogi STX SCX + PJ. Po 2 drożnych monitorach nabrałem chęci do wykonania czegoś lepszego, choć nie obyło się bez problemów jak to zawsze bywa, ale o tym niżej.

Głośniki:

GDN-22-140-8-SCX
GDM-14-150-8-SCX
GDWK-10-200-8-PJ

Obudowa:

Wykonana z płyty wiórowej 16mm, klejona na vicolu oraz skręcana wkrętami do drewna z imbusowym łbem. Całość pokryta fornirem modyfikowanym Heban przytwierdzonym za pomocą Patex (800ml) oraz butaprenu (400ml). Kleju nie żałowałem więc, a płyta wchłania go więc poszło ile poszło. Bass reflex to 102x160 i terminal jak ten nr 7 ze strony STX (kupione w lokalnym elektroniku). Całość stoi na kolcach MONACOR SPS-35/SC w kolorze grafitu. Obecnie obudowa nie polakierowania(może w przyszłości). Wiem, że głośniki mogły by byś trochę bliżej, lecz biorąc wymiary głośników ze strony STX, po przyjściu głośników okazało się że różnią się od tych podanych na stronie i niestety do GDMa trzeba było robić redukcję.

Wrażenia:

Dźwięk trudno opisać, gdyż to bardzo subiektywna ocena. Wrażenia odsłuchowe opiszę tak "podoba mi się jak grają, nie męczą, grają równo".

Kosztorys:

obudowy 80zł
kleje szpachla itp. 50zł
fornir 80zł
GDM 80zł
zwrotnice 150zł
wytłumienie 36zł
GDN GDWK 282zł
kolce 80zł
przewody 30zł
wkręty 36zł
drobnica 20zł

Ogólnie 844zł

Podsumowanie:

Ogólnie mało mam zdjęć z budowy, ale zamieszczam to co miałem, zdjecia robione telefonem więc jakość mierna. Oczywiście jestem świadom, że wizualnie nie są idealnie, ale co najważniejsze jestem z nich zadowolony.

 Kolumny napędzane Marazntzem PM7000
Galeria:
